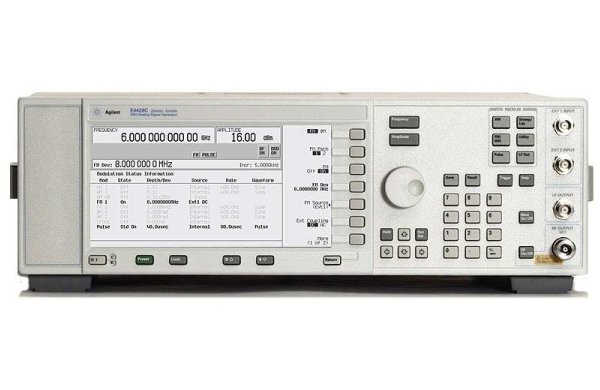

Аналоговый генератор сигналов серии ESG от компании Agilent Technologies, модель E4428C-503, представляет собой высокотехнологичное устройство, предназначенное для создания и анализа сигналов в широком диапазоне частот. Этот генератор, зарегистрированный в ГосРеестре СИ под номером 52864-13, обладает одним каналом и способен генерировать сигналы в диапазоне от 250 кГц до 3 ГГц. Такой широкий диапазон позволяет использовать его в различных областях, включая научные исследования, разработку и тестирование радиочастотного оборудования.

Одной из ключевых характеристик E4428C-503 является его выходная мощность, которая варьируется от +7 до -136 дБм. Это делает генератор универсальным инструментом для проведения экспериментов и тестов, требующих точной настройки уровня сигнала. Времена спада и нарастания для меандровых сигналов составляют менее 2 мкс, что обеспечивает высокую точность и стабильность при работе с быстрыми сигналами.

Фазовый шум устройства составляет менее -134 дБн/Гц при отстройке от несущей на 20 кГц и несущей частоте 1 ГГц. Это особенно важно для приложений, где требуется высокая стабильность и чистота сигнала, например, в системах связи и радиолокации. Точность уровня сигнала также высока, достигая ±0,5 дБ для частот до 3 ГГц и ±0,9 дБ для частот выше этой границы, что позволяет обеспечивать надежные результаты при проведении измерений.

Генератор E4428C-503 поддерживает разнообразные интерфейсы, включая GPIB, RS-232 и LAN, что делает его совместимым с различными системами автоматизации и управления. Наличие драйверов SCPI и IVI-COM упрощает интеграцию устройства в существующие тестовые системы. Входы и выходы для запуска, свипирования, а также низкочастотные и высокочастотные выходы добавляют дополнительную гибкость в использовании генератора.

Кроме того, фактор старения внутреннего опорного генератора составляет менее ±0,1х10^-6 в год, что гарантирует долгосрочную стабильность работы устройства и минимальные отклонения в характеристиках. Таким образом, аналоговый генератор сигналов E4428C-503 от Agilent Technologies является надежным и высокопроизводительным инструментом для специалистов в области радиосвязи и электроники, обеспечивая точность и стабильность, необходимые для современных приложений.
