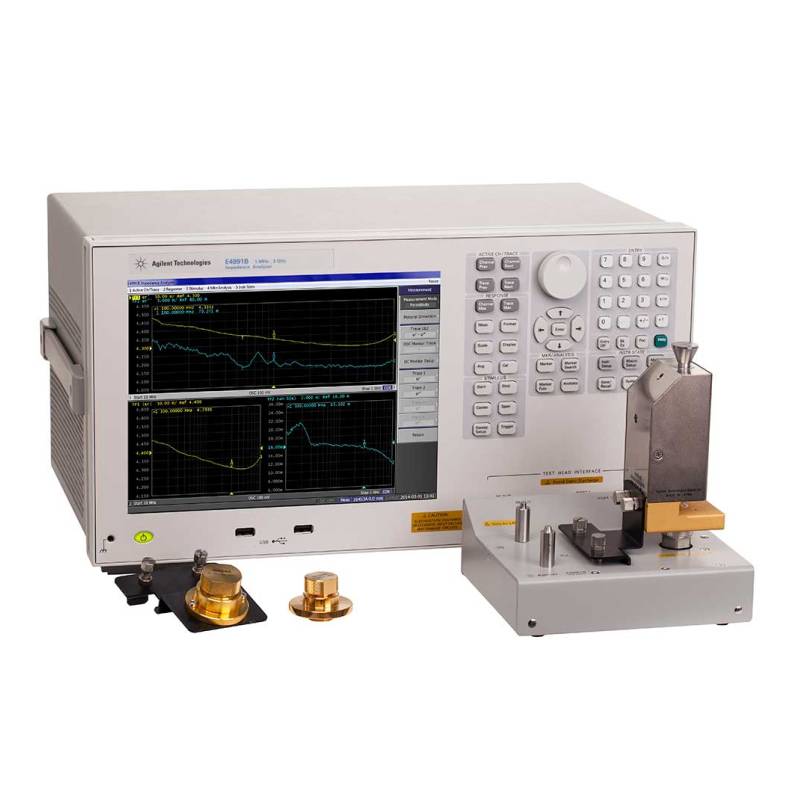

Измеритель импеданса Keysight E4991B-050 (от 1 МГц до 500 МГц)

Импедансный измеритель Keysight E4991B с опцией 050 — это передовое решение для тестирования компонентов в диапазоне до 500 МГц, созданное специально для задач, требующих высокой точности на радиочастотах. Это одна из наиболее функционально насыщенных конфигураций в линейке, позволяющая уверенно работать с высокочастотными электронными устройствами и СВЧ-компонентами.

Сам E4991B представляет собой профессиональный измерительный инструмент, который совмещает в себе точность лабораторного уровня, высокую производительность и интуитивно понятное управление. Он оптимален для анализа широкого круга параметров электронных элементов, включая пассивные компоненты, полупроводники, а также диэлектрические и магнитные материалы. Диапазон частот от 1 МГц до 500 МГц, реализуемый благодаря опции 050, обеспечивает универсальность при решении задач в НИОКР, производстве и верификации качества.

Высокоточная методика измерений RF I-V обеспечивает базовую погрешность не более ±0,65 %, а диапазон измерения импеданса от 120 мОм до 52 кОм делает прибор актуальным даже для работы с малосопротивляющими или высокоомными компонентами. Поддержка множества измеряемых параметров — от полного импеданса и проводимости до добротности, индуктивности, ёмкости, потерь и коэффициента отражения — превращает E4991B в универсальный измерительный комплекс.

Наличие встроенного источника постоянного смещения (опция 001) позволяет подавать до ±40 В или ±100 мА с высокой точностью, исключая необходимость в использовании внешних источников. Благодаря широкому спектру дополнительных опций, таких как программа для анализа материалов (002), набор для температурных испытаний (007), интерфейс для подключения к зондовой станции (010), а также высокостабильный генератор частоты (1E5), прибор можно адаптировать под практически любую задачу.

Всё это дополняется удобным сенсорным экраном, множеством интерфейсов (USB, LAN, GPIB) и возможностью гибкой автоматизации. Keysight E4991B-050 — это не просто анализатор, а полноценная измерительная платформа для передовых инженерных решений.

Дополнительная оснастка:

• 16092A — ВЧ-устройство подключения с пружинными зажимами для компонентов с аксиальными и радиальными выводами и ТМП .
• 16192A — Устройство подключения для компонентов ТМ с параллельными электродами.
• 16194A — Устройство подключения для испытания компонентов при высоких температурах.
• 16196A/B/C/D — Устройство подключения для компонентов ТМП с параллельными электродами.
• 16197A — Устройство подключения для компонентов ТМП с электродами, расположенными снизу.
• 16198A — Устройство подключения для компонентов ТМП с электродами, расположенными снизу.
• 16200B — Адаптер внешнего смещения постоянного тока.
• 16453A — Устройство подключения для измерения свойств диэлектрических материалов.
• 16454A — Устройство подключения для измерения свойств магнитных материалов
