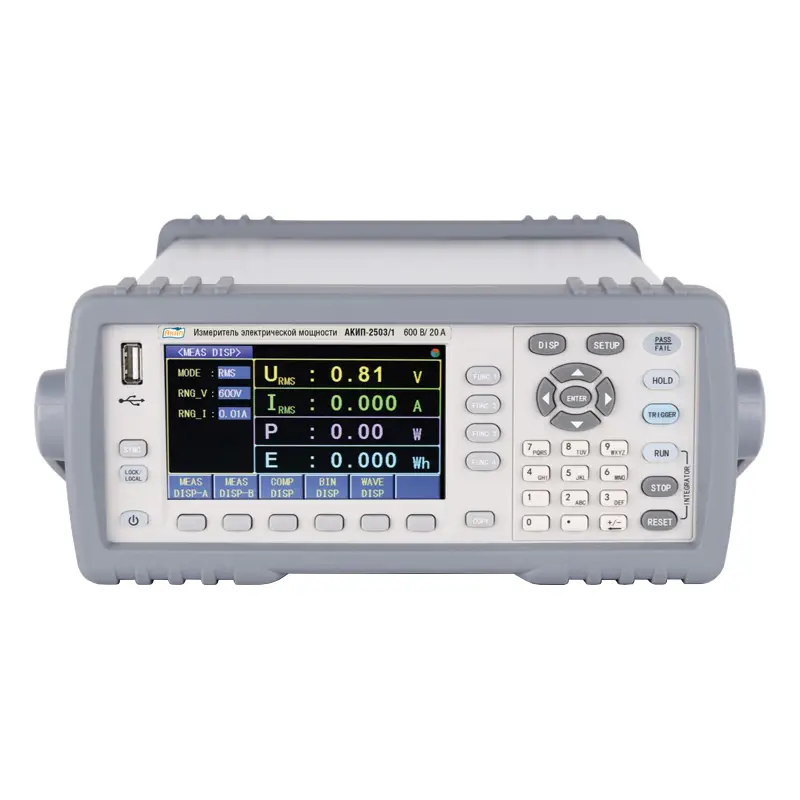

Измеритель мощности АКИП-2503/1 представляет собой высокотехнологичное устройство, предназначенное для точного измерения электрических параметров в различных системах. Этот прибор оснащен одним каналом и функционирует в режиме однофазного двухпроводного подключения (1P2W), что делает его идеальным для применения в бытовых и промышленных условиях.
Одной из ключевых характеристик АКИП-2503/1 является его способность измерять напряжение как переменного, так и постоянного тока до 600 В. Это позволяет использовать его в широком диапазоне электрических систем, обеспечивая надежные и точные результаты. Максимальный входной ток, который может быть измерен, составляет 40 А, что также свидетельствует о высоких возможностях устройства в работе с различными нагрузками.
Прибор способен измерять активную мощность в диапазоне от 0,01 Вт до 24 кВт, что делает его универсальным инструментом для анализа как маломощных, так и высокомощных электрических цепей. Частотный диапазон измерений от 45 до 420 Гц обеспечивает возможность работы с различными типами оборудования, включая стандартные бытовые электросети и специализированные промышленные установки.
Дисплей устройства — это цветной ЖК-дисплей с диагональю 11 см и разрешением 480 х 272 пикселей, что обеспечивает четкое и наглядное отображение измеряемых параметров. Пользователи могут легко считывать данные благодаря высокому качеству изображения и интуитивно понятному интерфейсу.
Что касается интерфейсов, АКИП-2503/1 предлагает разнообразные варианты подключения, включая USB HOST, USB DEVICE и RS232, что позволяет интегрировать его в существующие системы автоматизации и мониторинга. Дополнительная опция RS485, доступная вместо RS232, расширяет возможности подключения к более сложным системам.
Кроме того, прибор способен анализировать коэффициент гармоник в диапазоне от 2 до 50, что является важным аспектом для оценки качества электроэнергии и выявления возможных проблем в электрических системах. Таким образом, измеритель мощности АКИП-2503/1 является мощным и универсальным инструментом, способным удовлетворить потребности как профессионалов, так и любителей в области электротехники.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
1 |
|
Коэффициент гармоник
|
2 ... 50 |
|
Коэффициент мощности
|
-1,000 ... 1,000 |
|
Активная мощность
|
0,01 Вт ... 24 кВт |
|
Макс. измеряемое пост. напр.
|
600 В |
|
Макс. измеряемое перем. напр.
|
600 В |
|
Диагональ дисплея, дюйм
|
4,3" |
|
Интерфейс
|
USB, RS-232, Handler |
|
Питание
|
198-242 В |
|
Базовая погрешность
|
0,15% |
|
Точность измерения постоянного тока
|
40 А |
|
Точность измерения переменного тока
|
40 А |
|
Разрешение дисплея
|
480 x 272 |
|
Гарантия, (мес)
|
12 |
|
Частота
|
45 ... 420 Гц |
- Измеритель мощности АКИП-2503/1
- Шнур питания
| АКИП-2503/1 | 1-Ф, 600 В, 40 А, DC/45 … 420 Гц + анализ гармоник |
| АКИП-2503/2 | 1-Ф, 600 В, 20 А, DC/45 … 420 Гц + анализ гармоник |
| АКИП-2503/3 | 1-Ф, 600 В, 2 А, DC/45 … 420 Гц + анализ гармоник |
| АКИП-2503/4 | 1-Ф, 600 В, 20 А, DC/45 … 420 Гц + анализ гармоник |
| Параметр | Значение | ||||
| АКИП-2503/1 | АКИП-2503/2 | АКИП-2503/3 | АКИП-2503/4 | ||
| Количество каналов | 1 канальный | ||||
| Режим подключения | Однофазный двухпроводной (1P2W) | ||||
| Базовая погрешность | ±0,15% изм + 0,2% диапазона +1 емр | ||||
| Основные функции измерения | |||||
| AC | + | + | + | + | |
| DC | + | + | + | + | |
| Измерение микротока |
|
|
+ |
|
|
| Измерения больших токов | + |
|
|
|
|
| Анализ гармоник | + | + | + |
|
|
| Измерение мощности | + | + | + | + | |
| Режим отображения | |||||
| Данные | + | + | + | + | |
| Осциллограмма | + | + | + | + | |
| Гармоническая гистограмма | + | + | + | + | |
| Напряжение | |||||
| Предел измерения | 5-75 В/ 150 В/ 300 В/ 600 В, автоматический, ручной | ||||
| Разрешение |
0,01 В (<100 В) 0,1 В (>=100 В) |
||||
| Входной импеданс | ≥ 1 МОм | ||||
| Максимальное входное напряжение | 600 В | ||||
|
Погрешность измерения (DCV/ ACV синусоид. сигнал) |
для DC/AC в диапазоне 45-75 Гц | ±0,15% изм + 0,2% диапазона +1 емр | |||
| для AC в диапазоне 75-400 Гц | ±0,3% изм + 0,2% диапазона +1 емр | ||||
| Ток | |||||
| Предел измерения |
10мА/30мА/100мА/400мА/ 1А/3А/10А/40А вх. импеданс 200мОм; 1A/31A/3А/10A/40A вх. импеданс 2мОм |
10мА/30мА/100мА/400мА вх. импеданс 200мОм; 1,5 А/5 А/20 А вх. импеданс 4мОм |
1мА/3мА/10мА/40мА вх. импеданс 2Ом; 150 мА/500мА/2А вх. импеданс 200мОм |
10мА/30мА/100мА/400мА вх. импеданс 200мОм; 1,5 А/5 А/20 А вх. импеданс 4мОм |
|
| Максимальное разрешение | 10 мкА | 10 мкА | 1 мкА | 10 мкА | |
| Максимальный входной ток | 40 А | 20 А | 2 А | 20 А | |
| Погрешность измерения (синусоид. сигнал) | для DC/AC в диапазоне 45-75 Гц |
±0,15% изм + 0,2% диапазона +30 емр (до 100мА) ±0,15% изм + 0,2% диапазона +1 емр (до 40А) |
±0,15% изм + 0,2% диапазона +30 емр (до 100мА) ±0,15% изм + 0,2% диапазона +1 емр (до 20А) |
±0,15% изм + 0,2% диапазона +1 емр (до 2А) |
±0,15% изм + 0,2% диапазона +30 емр (до 100мА) ±0,15% изм + 0,2% диапазона +1 емр (до 20А) |
| для AC в диапазоне 75-400 Гц |
±0,3% изм + 0,2% диапазона +30 емр (до 100мА) ±0,3% изм + 0,2% диапазона +1 емр (до 40А) |
±0,3% изм + 0,2% диапазона +30 емр (до 100мА) ±0,3% изм + 0,2% диапазона +1 емр (до 20А) |
±0,3% изм + 0,2% диапазона +1 емр (до 2А) |
±0,3% изм + 0,2% диапазона +30 емр (до 100мА) ±0,3% изм + 0,2% диапазона +1 емр (до 20А) |
|
| Активная мощность | |||||
| Диапазон измерения | 0,01 Вт - 24 кВт | 0,01 Вт - 12 кВт | 0,01 мВт - 1,2 кВт | 0,01 Вт - 12 кВт | |
| Максимальное разрешение | 0,01 мВт | 0,01 мВт | 0,001 мВт | 0,01 мВт | |
| Погрешность измерения | ±(0,2% изм + 0,3% диапазона) | ||||
| Коэффициент мощности | |||||
| Диапазон измерения | -1,000…1,000 | ||||
| Максимальное разрешение | 0,001 | ||||
| Погрешность измерения | ±0,01 | ||||
| Частота | |||||
| Диапазон измерения | 45-420 Гц, ширина полосы пропускания: 21 кГц, фильтр 5 кГц | ||||
| Максимальное разрешение | 0,01 Гц | ||||
| Погрешность измерения | 0,1% изм +1 емр | ||||
| Анализ гармоник | |||||
| Диапазон гармоник | 2-50 | ||||
| Погрешность измерения | ± 5% изм + 0,3% диапазона | ||||
| Полная электрическая энергия | |||||
| Диапазон | 0~99999 кВтЧ | ||||
| Максимальное разрешение | 0,001 Вт·ч | ||||
| Погрешность измерения | ± 0,2% изм + 0,3% диапазона | ||||
| Интегрированные измерения (энергетический тайминг) | |||||
| Диапазон времени интеграции | 0-9999 ч:59м:59с | ||||
| Максимальное разрешение | 1 с | ||||
| Погрешность измерения | ± 0,05% | ||||
| Общие данные | |||||
| Хранение данных | Формы сигналов, файлы настроек в USB файлах | ||||
| Дисплей | Диагональ 11 см, цветной ЖК-дисплей (TFT, 480 х 272, 24 - бит) | ||||
| Интерфейс | USB HOST, USB DEVICE, HANDLER, RS232, опция - RS485 (взамен RS232) | ||||
| Потребляемая мощность | ≤30 ВА | ||||
| Рабочая температура | 0...40 С° (относительная влажность 20.80%) | ||||
| Напряжение питания | 220В ± 10% В, 50/60Гц± 5% | ||||
| Габаритные размеры | 215х 88х 335 мм, включая бампер | ||||
| Масса | 3,85 кг | ||||
