Комплекс трассопоисковый «Сталкер» 15‐24 предназначен для обнаружения элементов коммуникаций под поверхностями разного типа (грунт, стяжка и другие), а также для определения глубины их залегания. На экране приемника трассоискателя возможно одновременное отображение двух коммуникаций.

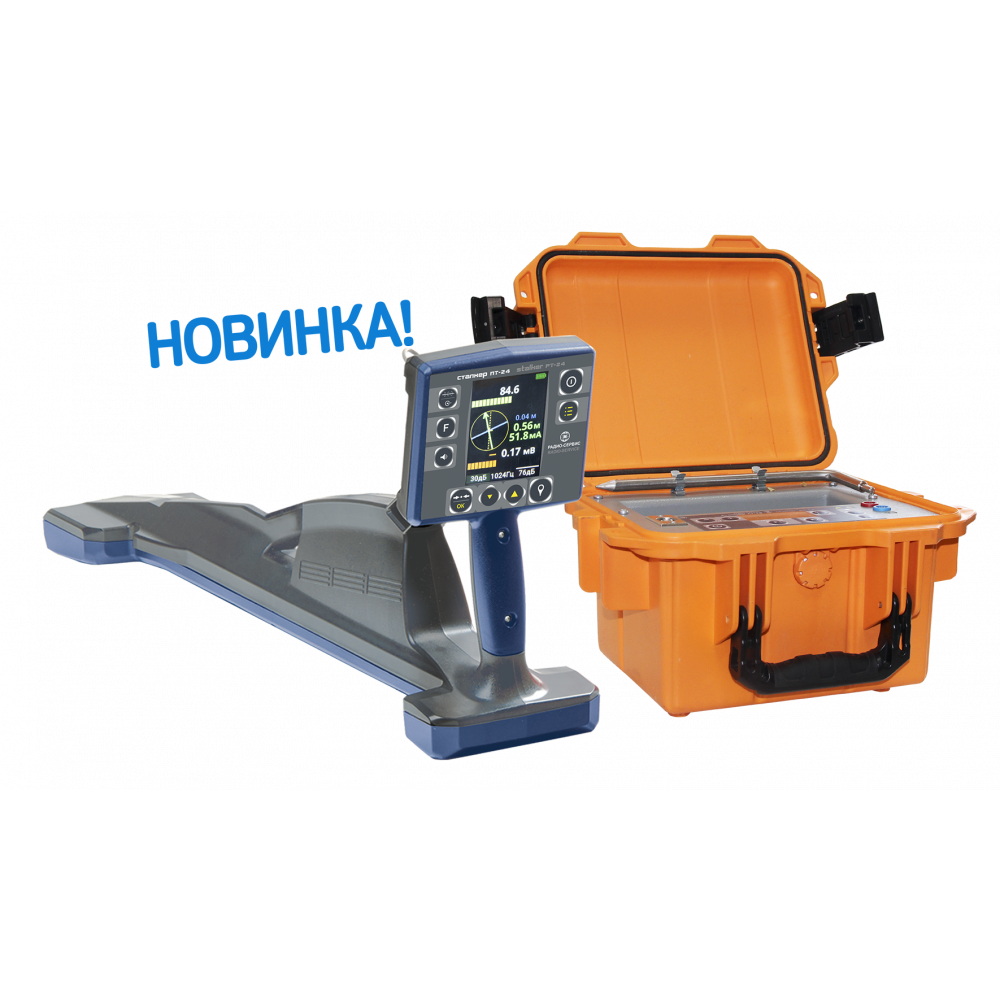

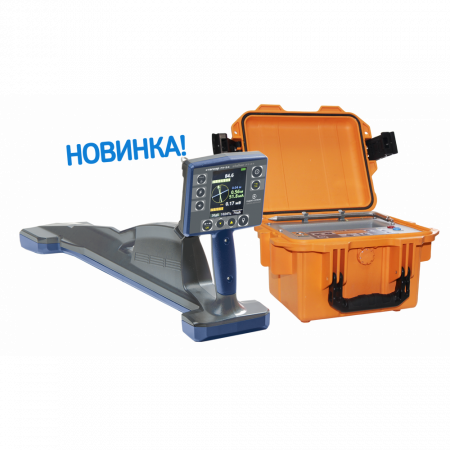

Комплекс включает генератор контрольных сигналов ГТ-15 и приемник ПТ-24. Контрольный сигнал может транслироваться контактным способом, либо бесконтактным с использованием индуктора или через клещи.

Комплекс рекомендован для поиска и определения глубины залегания линий связи, силовых кабелей, трубопроводов различного назначения и других коммуникаций. Максимальное расстояние между генератором и приемников может достигать 10 км. Кроме того, приемник ПТ-24 способен обнаруживать коммуникации без контрольного сигнала генератора по пассивным частотам.

Ключевые особенности трассопоискового комплекса «Сталкер» 15-24:

• Наличие GPS-модуля для фиксации результатов измерений на карте.
• Функция «Компас». На дисплее отображается положение оператора относительно коммуникации, а также направление контрольных и промышленных токов в системе.
• Функционал для обнаружения повреждений коммуникаций. Для этого используются контактный, бесконтактный и фазовый методы.
• Функция «Зонд» для совместной работы с камерами телеинспекции с автономными передатчиками и передающими зондами.
• Встроенная память на 10000 ячеек для записи результатов обследования: глубина залегания, направления токов, даты и времени, координат и так далее.

• Облегченная конструкция (вес 1,9 кг.)
• Непрерывное отображение на дисплее всех необходимых параметров;
• Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию:
  • первая с протекающим током от генератора;
  • вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб).
• Шкалы «максимума» и «минимума»;
• Глубины залегания и силы тока коммуникации на всех активных частотах;
• Шкала «зонд» - для определения мест повреждений;
• Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
• Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
• Режим острый максимум.

• уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
• направления к коммуникации;
• показания глубины залегания коммуникации и величины тока в ней;
• направления поискового тока;
• относительной полярности разности потенциалов по входу «ДАТЧИК»;
• фазы сигнала по входу «ТРАССА»;
• рабочих частот;
• местные дата и время в момент снятия показаний по информации GPS;
• координат места снятия показаний по информации GPS.

• частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
• одновременная подача двух частот;
• индикация величины выходного тока;
• напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
• два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
• автоматическое согласование генератора с нагрузкой.
