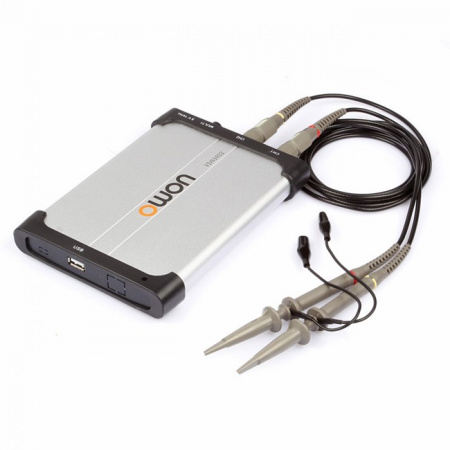

Виртуальный цифровой осциллограф VDS1022I имеет гальваническую развязку от ПК по питанию, полосу пропускания 25 МГц и обладает выборкой 100 МВ/с, относится к серии компактных USB-осциллографов серии VDS которая включает двух- и четырехканальные модели с полосой пропускания от 25 МГц до 100 МГц, с выборкой до 1 ГВ/с.
К особенностям USВ-осциллографа VDS1022I, как впрочем и всей серии OWON VDS относится отличные технические характеристики виртуального осциллографа, а также функциональность программного обеспечения позволяющие реализовать функции свойственные более дорогим стационарным осциллографам.
Особенность модели VDS1022I - изоляция по питанию и по земле между осциллографом и ПК, а так же повышенное допустимое напряжение на входе 400 В (пик.-пик.)
Особенности:
- Полоса пропускания осциллографа: 25 МГц;
- 2 канала, дополнительный канал внешней синхронизации;
- Изолированный USB выход;
- Частота выборки в реальном времени: 100 МГц;
- Разрешение 8 бит;
- Глубина памяти 5к;
- Коэффициент вертикального отклонения: 5 мВ/дел ~ 5 В/дел;
- Коэффициент развертки: 5 нс/дел ~ 100 с/дел;
- Типы развертки: авто, ждущий, однократный;
- Режимы синхронизации: по фронту, по видеосигналу (PAL, SECAM, NTSC- поле/строка), по скорости нарастания, по длительности импульса, поочередный запуск каналов;
- Курсорные измерения (ΔU, Δt);
- Сравнение сигнала с предварительно заданной маской;
- Автоматические измерения 20 параметров, встроенный частотомер;
- Математические функции: сложение, вычитание, умножение, деление, БПФ;
- Максимальное входное напряжение: 40 В (DC+AC, размах);
- Одновременное отображение результатов БПФ или режима X-Y и сигнала;
- Автоматическая установка оптимального режима развертки и синхронизации;
- Программное обеспечение с русскоязычным интерфейсом (Windows XP/Vista/7/8 (32/64 бит)).
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
USB |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
25 МГц |
|
Частота дискретизации
|
100 Мвыб/c |
|
Интерфейс
|
USB |
|
Питание
|
5 В |
|
Гарантия, (мес)
|
24 |
- USB-осциллограф VDS1022I
- Пробник осциллографический
- Кабель USB
- Программное обеспечение
- CD-диск
- Руководство по эксплуатации
| Максимальная частота | 25 Мгц |
| Количество каналов | 2 |
| Частота дискретизации | 100 МВыб/с |
| Чувствительность | 5 мВ/дел - 5 В/дел |
| Коэффициент развертки | 5 нс/дел - 100 с/дел |
| Максимальная глубина памяти | 5К |
| Интерфейсы | USB 2.0 |
| Дополнительные характеристики | Изолированный USB выход |
| Габариты | 170 х 120 х 18 мм |
| Масса | 0,26 кг |
