Артикул:
m-116700
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
70 МГц
Частота дискретизации
—
1 Гвыб/с
Все характеристики
36 148 руб.
/шт Достаточно
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

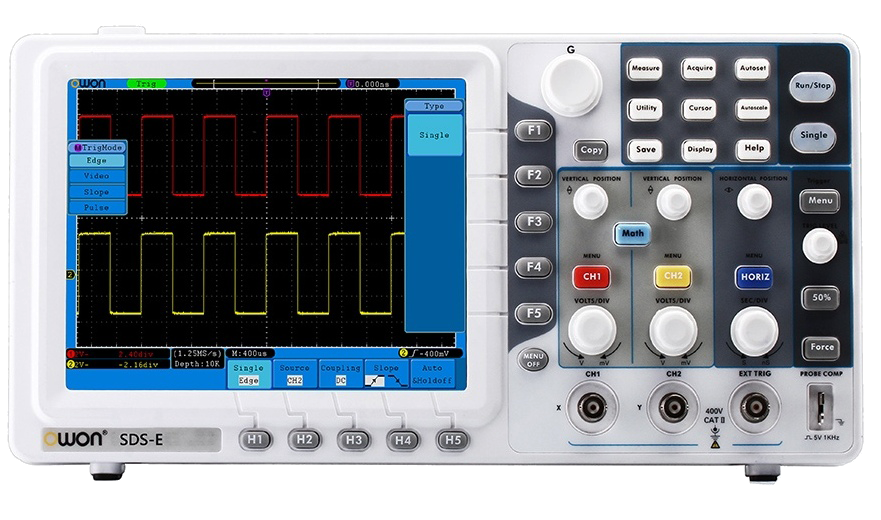

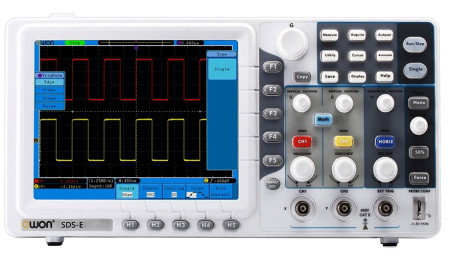

Прибор OWON SDS7072V - цифровой 2-х канальный осциллограф бюджетного ценового класса, с полосой пропускания до 70 МГц.
Осциллограф OWON SDS7072V имеет максимальную длину записи в каждом канале равную 10М (10 миллионов) точкам. Частота дискретизации 500 Мвыб/сек при работе 2-х каналов одновременно. Максимальная дискретизация 1 Гвыб/сек - при работе 1-го канала.
Конструкцией осциллографа предусмотрена возможность автоматического выбора шкалы. Корпус устройства имеет интеллектуальное исполнение толщиной семь сантиметров.
В приборе установлен цветной TFT-дисплей высокого разрешения (800*600 пикселей) с диагональю 20 см.
Осциллограф обладает встроенной функцией быстрого преобразования Фурье для проведения измерений в частотной области входного сигнала. В наличии допусковая функция «Годен/не годен».
Осциллограф способен записывать и впоследствии воспроизводить осциллограммы. Обмен сведений по интерфейсу USB обеспечивается специальными портами. Устройство имеет русифицированный экранный интерфейс.
Осциллограф способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.
Пользователь также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.
Осциллограф OWON SDS7072V имеет максимальную длину записи в каждом канале равную 10М (10 миллионов) точкам. Частота дискретизации 500 Мвыб/сек при работе 2-х каналов одновременно. Максимальная дискретизация 1 Гвыб/сек - при работе 1-го канала.
Конструкцией осциллографа предусмотрена возможность автоматического выбора шкалы. Корпус устройства имеет интеллектуальное исполнение толщиной семь сантиметров.
В приборе установлен цветной TFT-дисплей высокого разрешения (800*600 пикселей) с диагональю 20 см.
Осциллограф обладает встроенной функцией быстрого преобразования Фурье для проведения измерений в частотной области входного сигнала. В наличии допусковая функция «Годен/не годен».
Осциллограф способен записывать и впоследствии воспроизводить осциллограммы. Обмен сведений по интерфейсу USB обеспечивается специальными портами. Устройство имеет русифицированный экранный интерфейс.
Осциллограф способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.
Пользователь также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
70 МГц |
|
Частота дискретизации
|
1 Гвыб/с |
|
Диагональ дисплея, дюйм
|
8" |
|
Интерфейс
|
USB, LAN, VGA |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 600 |
|
Гарантия, (мес)
|
24 |
- Осциллограф OWON SDS7072V
- Инструкция по эксплуатации
- Кабель USB
- Шнур электропитания
- Компакт-диск (программа обмена данными)
- Пассивные пробники-щупы 2 шт.
| Полоса пропускания | 70 МГц |
| Количество каналов | 2 аналоговых |
| Дискретизация в реальном времени | 1ГГц (режим работы - 1 канал); |
| Глубина памяти | 10М точек/канал |
| Разрешение АЦП | 8 бит |
| Чувствительность осциллографа | 2 мВ/дел - 10 В/дел |
| Сохранение во внутреннюю память | 15 осциллограмм (запись/чтение) |
| Сбор данных | выборка, пиковый детектор, усреднение |
| Синхронизация | по фронту, по видео (PAL, SECAM, NTSC- поле/строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов |
| Типы развертки | авто, норм, однократный |
| Дополнительные функции |
Дополнительный внешний вход синхронизации (External); Интерполяция sin(x)/x, режим растяжки окна (ZOOM); Автоматические измерения 20 параметров, встроенный частотомер Курсорные измерения (ΔU, Δt) |
| Математические функции | сложение, вычитание, умножение, деление, FFT |
| Дисплей | цветной TFT 800×600, диагональ: 20 см |
| Интерфейсы | USB (сохранение данных на внешний flash-носитель), встроенный VGA Габариты: 348×155×70 (мм), масса 1,82кг |
| Батарейное питание (опция) |
