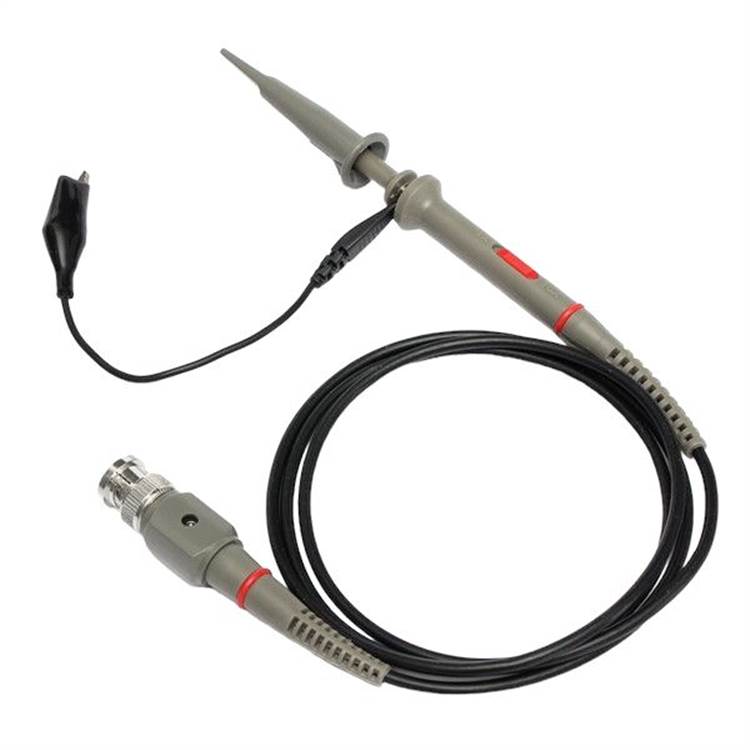

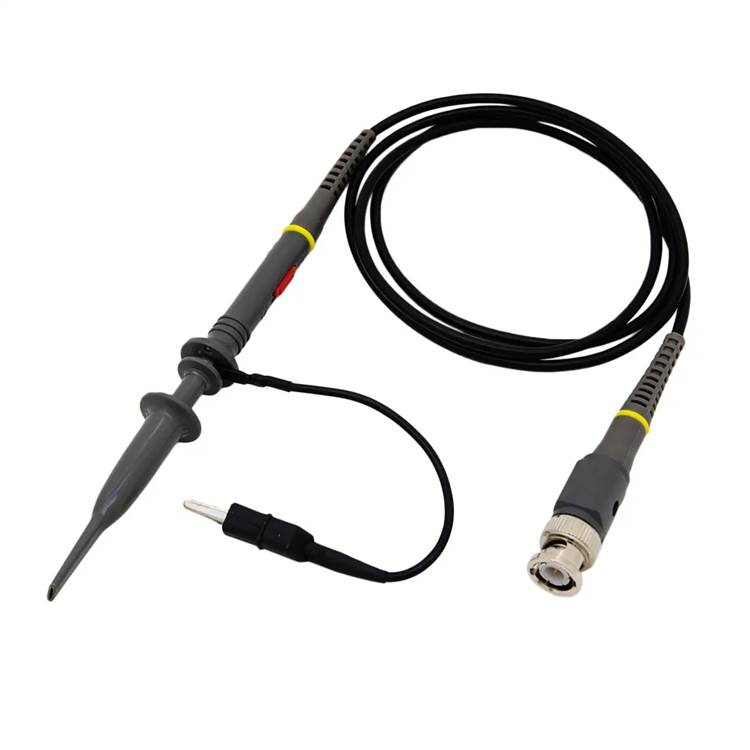

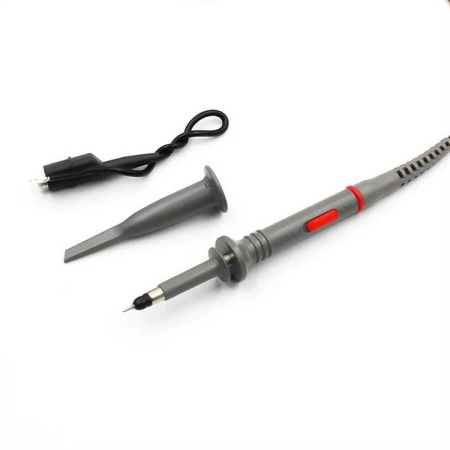

Осциллографический щуп МЕГЕОН 15013Р с переключаемым делителем 1X/10X — это надёжный и точный измерительный прибор, разработанный для профессионального и любительского применения в области электроники. Благодаря высоким техническим параметрам он отлично подходит для диагностики и анализа различных сигналов.
Щуп МЕГЕОН 15013Р поддерживает два режима деления сигнала — 1X и 10X. В режиме 1:10 устройство снижает амплитуду входного сигнала в 10 раз, что особенно полезно при работе с высокочастотными цепями. Это позволяет минимизировать искажения и получать более достоверные результаты измерений.
Ключевые преимущества:

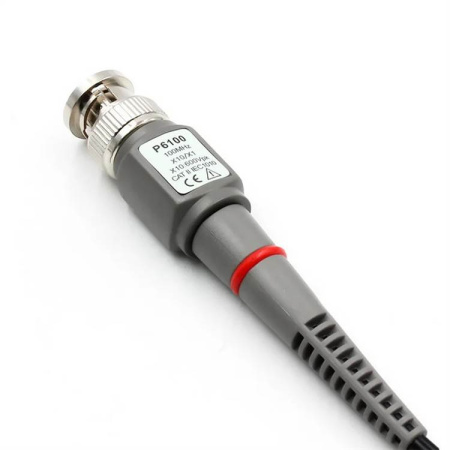

- Надёжный BNC-разъём гарантирует прочное соединение с осциллографом и стабильную передачу сигнала.
- Рабочая частота до 100 МГц даёт возможность проводить измерения в различных электронных схемах, включая высокочастотные.
- Удобное управление — на корпусе щупа размещён переключатель, позволяющий быстро выбрать нужный режим деления.
- Электрическая изоляция повышает безопасность при работе и снижает уровень помех.
- Гибкий и прочный кабель облегчает манипуляции во время измерений.
Технические характеристики:
- Переключаемое ослабление сигнала: 1X / 10X
- Полоса пропускания: до 100 МГц
- Время нарастания сигнала: 3,5 нс
- Сопротивление входа: 1 МОм / 10 МОм с допуском ±2%
- Емкость входа: В режиме 1X — от 70 до 120 пФ, В режиме 10X — от 13 до 17 пФ
- Диапазон компенсации: от 10 до 35 пФ
- Максимальное входное напряжение: В режиме 1X — 150 В RMS (категория II), В режиме 10X — 300 В RMS (категория II)
- Соответствие стандарту безопасности: IEC61010-031
Этот щуп — идеальный выбор для тех, кто ценит точность, удобство и надёжность в процессе измерений. Подходит для использования как в лабораториях, так и в полевых условиях.

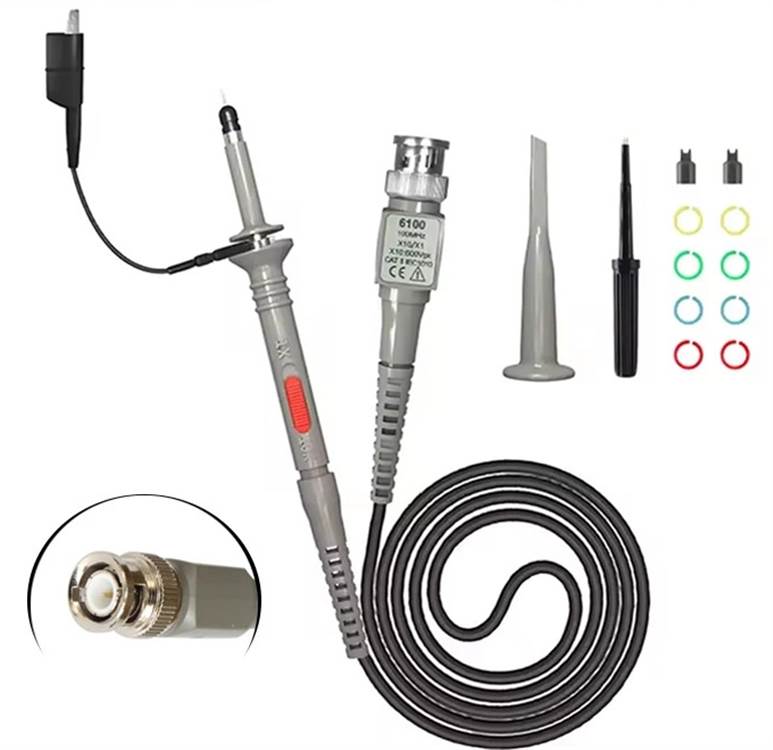

- Пробник
- Маркировочные кольца 8 шт.
- Колпачок-насадка 2 шт.
- Отвёртка настройки компенсации сигнала
- Насадка-крючок
- Переходник BNC-MCX
| Полоса пропускания | 100 МГц |
| Стандарт безопасности | IEC61010-031 |
| Время нарастания | 3,5 нс |
| Коэффициент деления | Х1, Х10 |
| Входное сопротивление | 1 МОм / 10 МОм ±2% |
|
Максимальное напряжение на входе |
1X: 150 В (среднеквадратичное значение) категория II; 10X: 300 В (среднеквадратичное значение) категория II |
| Диапазон компенсации | 10 - 35 пФ |
| Входная ёмкость |
1X: 70 - 120 пФ 10X: 13 - 17 пФ |
|
Диапазон температуры эксплуатации |
-10…+55 °C |
|
Диапазон относительной влажности при эксплуатации |
При температуре +40°C и ниже: ≤90%; При температуре +41…+50°C: ≤60% |
| Длина кабеля | 110±2 см |
| Масса | около 55 г |
